Cờ lê lực có nhiều cách gọi khác nhau theo vùng miền. Tay cân lực, cần xiết lực, cần lực, cần nổ.v,v. Gọi chung là cờ lê hoặc Torqure Wrenches. Phân chia thành nhiều loại nhưng cơ bản là loại click, loại điện tử và loại chỉ thị kim. Loại chỉ thị kim còn gọi là mặt đồng hồ. Dial Torque Wrenches.
Các loại cờ lê lực của Kstools Germany

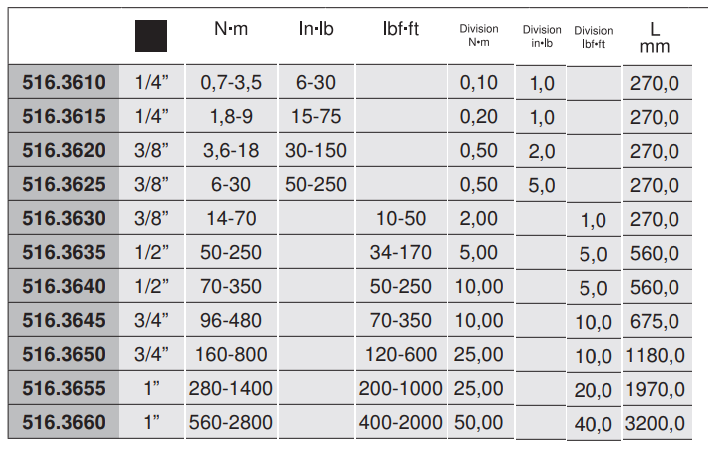

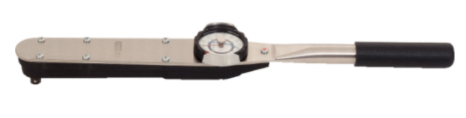

Loại đồng hồ: Cài đặt lực và đọc trị số trên mặt đồng hồ, loại này có ưu điểm là dễ đọc trị số hơn. Độ chính xác và tính trực quan cao hơn loại “click”. Tay cân lực Click type là loại khi vượt ngưỡng momen xoắn cài đặt, cờ lê phát ra tiếng kêu “click”. Khi giá trị lực đặt đạt ngưỡng, cờ lê phát ra tiếng kêu “cắc” hay “click”.
Đơn vị: Nm, ft-lb or in-lb. Dải lực: từ 0.7 N.m đến 2000 N.m, tuỳ model. Đầu vuông cố định, đáp ứng tiêu chuẩn: DIN 3120, ISO 1174. Tất cả được hiệu chuẩn có độ chính xác ±4 % của giá trị đặt lực. Độ chính xác có hiệu ứng từ 20% giá trị lực đặt trở đi. Có nghĩa là lực monen xoắn càng gần giá trị lực đặt thì độ chính xác càng cao. Khi lực dưới 20% giá trị đặt thì độ chính xác không xác lập. Đáp ứng tiêu chuẩn DIN EN ISO6789:2017
Công dụng của cờ lê lực
Cờ lê cân lực lực ứng dụng chủ yếu để kiểm tra lực momen xoắn đối với lực qui ước từng bu lông. Cờ lê còn để đặt lực momen xoắn cho từng bu lông – đai ốc xác định.
KS TOOLS Germany sản xuất đáp ứng các tiêu chuẩn chất lượng Châu Âu. Tay cân lực được hiệu chuẩn với độ chính xác ±3% giá trị lực đặt trước khi xuất xưởng. Độ chính xác tin cậy trong 5000 lần sử dụng. Cung cấp kèm theo chứng chỉ xuất xưởng của KS TOOLS Germany.

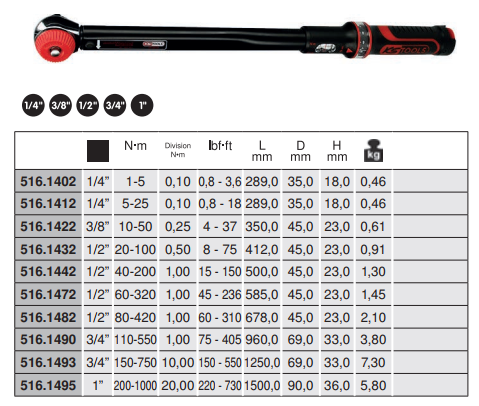

Tay cân lực – Clicking Torque Wrenches
Sự nhầm lẫn tai hại và khá phổ biến với người dùng đó là hành xử với dụng cụ này như hành xử với cần tự động. Điều này cấm kỵ vì kết cấu của tay cân lực không phải để xiết ốc vào hay mở ra, dù rằng nó được dùng khi xiết ốc vào để kiểm tra lực. Cờ lê chia thành nhiều loại nhưng cơ bản là loại click, loại điện tử và loại đồng hồ hay chỉ thị kim. Loại chỉ thị kim còn gọi là đồng hồ
Click type là loại khi vượt ngưỡng mome n xoắn cài đặt, cờ lê phát ra tiếng kêu “click”. Khi nghe được tiếng click này, người sử dụng phải ngưng ra lực thêm đối với cờ lê. Độ chính xác tin cậy trong 5000 lần sử dụng. Cung cấp kèm theo chứng chỉ xuất xưởng của KS TOOLS Germany.

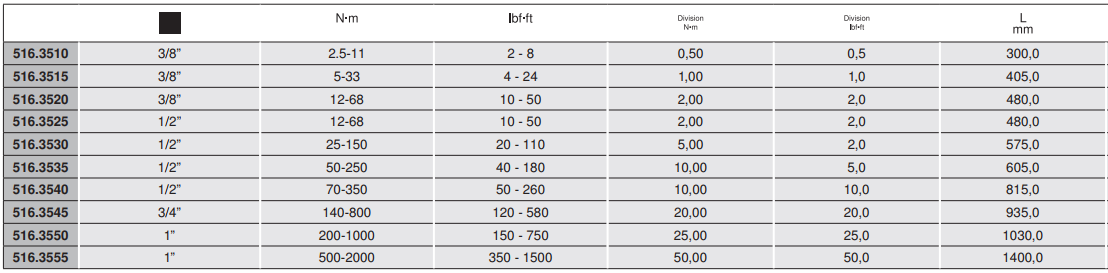

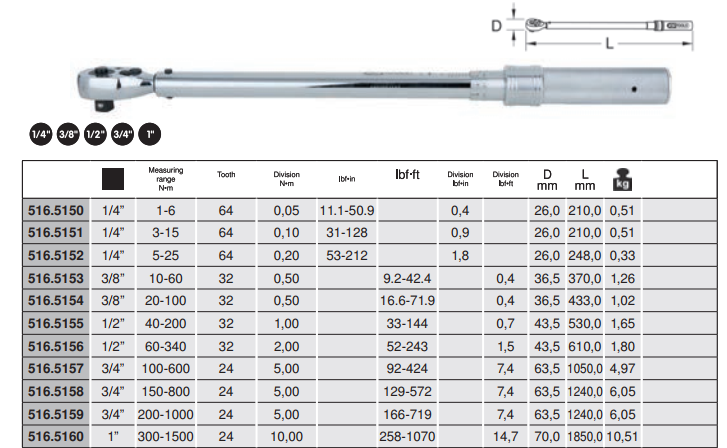

Cờ lê cân lực loại lớn, nhiều thang đo
Loại cần đo lực trên dùng cho dải ứng dụng momen từ 2,5 Nm đến 2000 Nm. Có nhiều thang đo trên cùng 1 cờ lê cân lực Nm, kgm, in-lb và ft-lb. Âm báo hiệu lớn, dễ nghe trong khi thao tác.
Toàn bộ thân mạ phủ chrome si mờ. Điều chỉnh lực siết ở chuôi dụng cụ. Vui lòng xem thêm video hướng dẫn sử dụng. Độ chính xác được hiệu chuẩn ở ±4%. Đáp ứng tiêu chuẩn DIN EN ISO 6789:2003 Type II Class A. Kèm theo chứng chỉ xuất xưởng của nhà máy.
Vì sao bạn phải dùng cờ lê lực?
Mọi kỹ sư cơ khí hoặc chế tạo máy đều hiểu tầm quan trọng của việc kiểm soát lực momen xoắn hay lực căng bulong khi siết vào. Việc kiểm soát lực momen để chắc chắn rằng bulong hoạt động an toàn và không vượt ngưỡng giới hạn mỏi của vật liệu.
Lực cờ lê cho phép đặt một lực momen giới hạn ở ngõ ra chịu lự c. Momen đặt có được thông qua độ nén của lò xong trong kết cấu của cờ lê. Lực momen gây ảnh hưởng trực tiếp hay chịu sự phụ thuộc bước ren của từng bulong. Lực momen gây ảnh hưởng tới khả năng chịu mài mòn của ren. Cờ lê lực cho biết momen sẽ siết đối với bulong cần kiểm soát. Momen bằng lực nhân với cánh tay đòn. Việc đặt lực lên tay cân lực là một yếu tố quan trọng, điểm đặt ở đâu và cường độ ra lực như thế nào?
Cách sử dụng cờ lê lực
Cách dùng tay cân lực về cơ bản nó giống như dùng cần tự động nhưng ở đây có yếu tố lực momen xoắn xen vào. Momen = Lực x Cánh tay đòn. Như vậy momen tác động lên đầu vuông hay lên bulong sẽ phụ thuộc bạn cầm cây clê lực có đúng vị trí hay không và sức vặn ốc tới đâu. Luôn phải cầm đúng vị trí quy ước của cờ lê cân lực, lợi về lực thì thiệt về đường đi.
Dụng cụ luôn được đặt lực trước khi sử dụng. Đặt lực tùy theo kết cấu của từng model khác nhau sẽ khác nhau, nhưng cơ bản là thao tác nén lò xo lại. Phổ thông là ta xoay nắm chuôi cờ lê cho tới giá trị momen cần thiết. Vạch chia trên cờ lê sẽ chỉ ra lực đặt.
Sử dụng socket tương ứng với bulong và ra lực chậm chậm cho tới khi nghe được tiếng “click” thì dừng lại. Không dùng công cụ này để tháo bulong, đai ốc, dù rằng nó làm được việc đó nhưng không nên dùng. Dụng cụ này sinh ra không phải để tháo ốc, việc đó là việc của cần tự động hoặc các máy siết bulong khác.

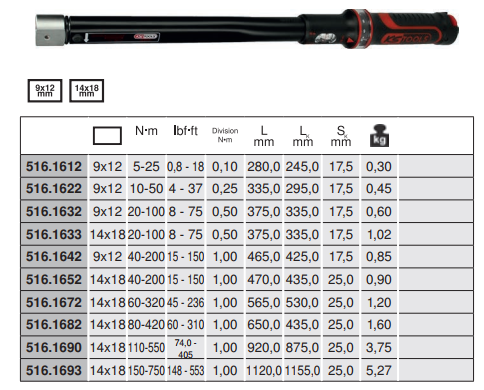

Cờ lê lực lắp ghép, đầu rời
Loại đặc biệt có tính cơ động cao hay còn gọi là loại lắp ghép. Tức là đầu bắt ốc sẽ thay đổi được tùy theo size ốc. Loại đầu rời có thể hoán đổi nhiều size khác nhau. Chỉ cần quan tâm kích thước lắp ghép, tất nhiên dải lực momen xoắn cũng quan trọng bậc nhất.
Tay cân lực cũng thuộc loại “Click”, tức là khi dùng mà nghe cái “cắc” thì nên dừng lại. Mang lại tính linh hoạt cao do đầu cờ lê có thể tháo rời và thay thế tuỳ theo size ốc. Tính tuỳ biến của đầu rời cũng mang lại cho nó khả năng mở rộng phạm vi ứng dụng hơn. Do tính chất đầu lắp ghép cơ động và phụ thuộc nhiều vào ứng dụng cũng kỹ năng của người dùng. Cần lực loại này có dải lực hẹp hơn loại phổ thông.
Để chọn lựa đầu đảo chiều, chỉ cần chọn kích thước chuôi chữ nhật có cùng size với cờ lê là được. VD: Model 2034-60 có đầu lắp ghép 9x12mm, vậy chọn đầu tự động có chuôi chữ nhật 9x12mm. Độ chính xác được hiệu chuẩn tại nhà máy ±3% giá trị đặt. Định mức sử dụng ±4%. Đáp ứng tiêu chuẩn: DIN EN ISO 6789:2003 Type II Class A
Tính tuỳ biến sẽ thể hiện qua việc lắp ghép với các loại đầu cờ lê sau đây

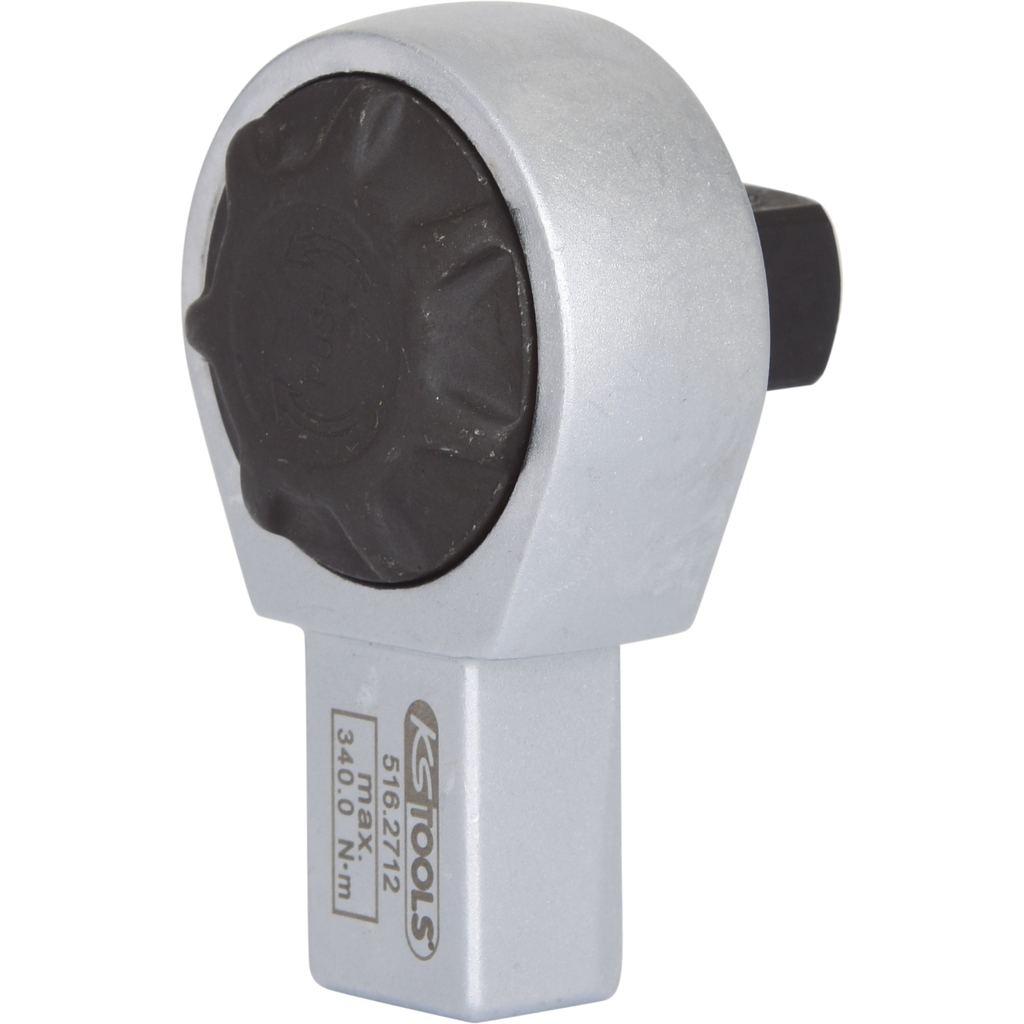

Đầu vuông có đảo chiều
Đầu vuông có đảo chiều quay bằng cách vặn núm trên đầu cờ lê. Đầu đáp ứng tiêu chuẩn: DIN 3120, ISO 1174. Có các kích thước 1/4 inch, 3/8″ và 1/2 inch. Đầu cần lực cho phép kết hợp với đầu tuýp, tạo thành bộ 3 của loại lắp ghép. Chọn đầu tuýp có đầu vuông tương ứng. Khoá tuýp bằng bi.
VD: Model 516.2712 có đầu lắp ghép 9x12mm, vậy chọn đầu vuông lắp ghép có chuôi chữ nhật 9x12mm. Tính tuỳ biến của đầu rời cũng mang lại cho nó khả năng mở rộng phạm vi ứng dụng hơn. Do tính chất đầu lắp ghép cơ động và phụ thuộc nhiều vào ứng dụng cũng kỹ năng của người dung.

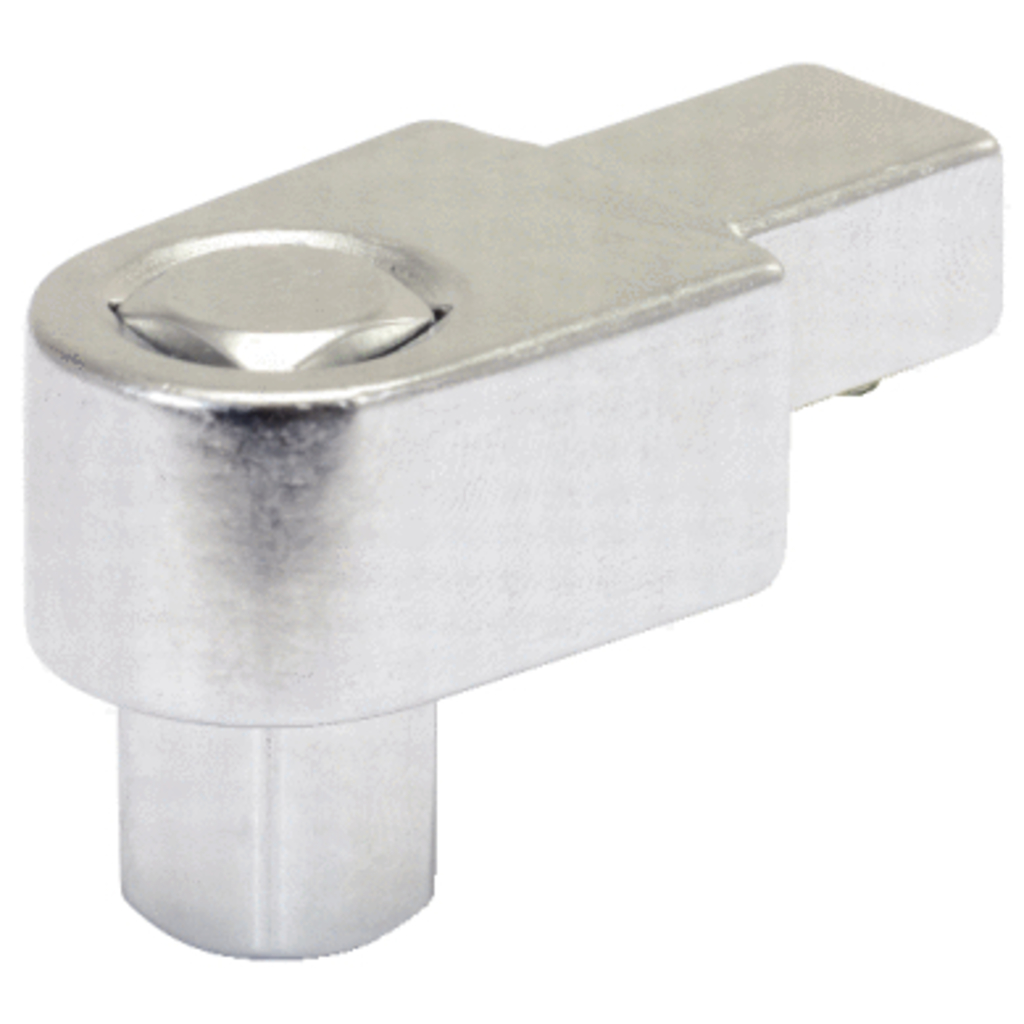

Đầu vuông cố định
- Đầu vuông cố định là loại cố định đầu, không cần đảo chiều qua cơ cấu nẫy gạt.
- Đáp ứng tiêu chuẩn: DIN 3120, ISO 1174.
- Vật liệu bằng Chrome Vanadium.
- Đầu vuông cho phép kết hợp với đầu tuýp, tạo thành bộ 3 của dạng lắp ghép.
- Khoá socket bằng bi như mọi loại phổ thông khác.
Đầu vòng, đầu tròng, hay đầu cờ lê vòng.
- Đầu vòng loại này có công hiệu biến dụng cụ thành như một cây cờ lê thông thường. (Không dùng để vặn ốc như một cây clê thực sự).
- Đầu vòng có kích thước từ 7 – 41mm.
- Vật liệu: Chrome Vanadium.
- Số cạnh: 12 cạnh, góc xoay hiệu dụng 30 độ.

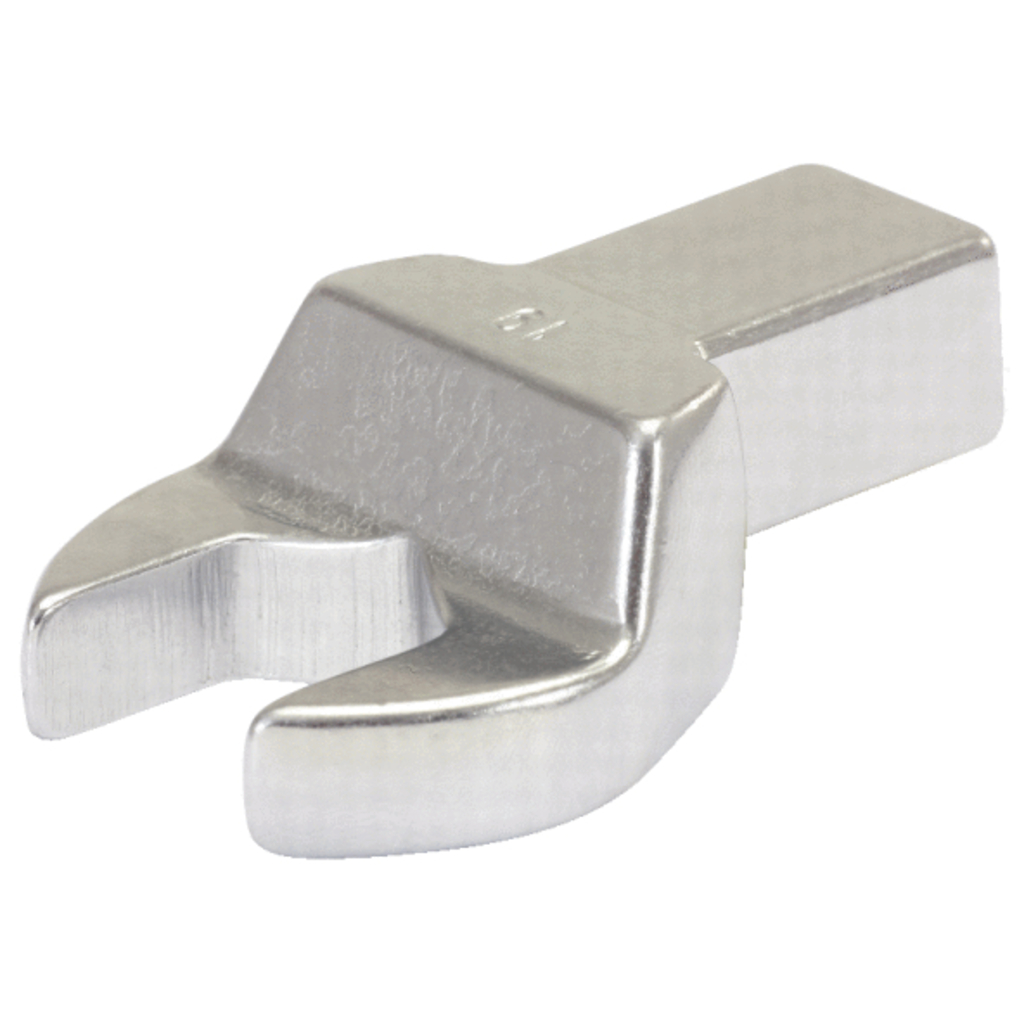

Đầu miệng hở, hay đầu cờ lê miệng.
Đầu vòng hở
- Một đầu vòng được cắt khuyết để dễ lách vào các chi tiết như ống, cổ ống hoặc hệ kín.
- Vật liệu: chrome vanadium 31CrV3 / 1.2208.
- Bao gồm các size từ 10 – 22 mm.
|
